TOPWET a Building Information Modeling (BIM) pro projektanty

Ve světě moderního projektování už nestačí jen nakreslit 3D tvar stavby, klíčová je kvalita dat, jejich dostupnost a flexibilita práce s modely. Metodika Building Information Modeling (BIM) posouvá navrhování do nové dimenze, ve které je možné řídit nejen geometrii, ale i informace o prvcích stavby, jejich vlastnostech a vazbách.

Pro projektanty a architekty je to často výzva: jak zajistit, aby byly produkty specifikovány správně, modely aktualizovány efektivně a data připravena pro další etapy projektu či správu budovy. Společnost TOPWET reaguje na tento trend, nabízí řešení pro BIM prostřednictvím platformy bimproject.cloud, která projektantům usnadňuje práci s komponentami střešních i odvodňovacích systémů.

V tomto článku se podíváme na to, proč BIM mění způsob projektování, jak TOPWET podporuje tento proces, jaké nástroje nabízí a jaké podmínky musí být splněny pro hladké zapojení BIM dat.

Proč BIM mění způsob projektování

BIM není jen „lepší 3D“, znamená transformaci toku informací v celém procesu navrhování, výstavby a správy budovy. Pro projektanta to znamená:

• Necílit pouze na geometrii, ale na data – typ výrobku, parametrické vlastnosti, výrobní čísla, provedení.


• Vyhovět požadavkům trhu, kdy investoři i generální dodavatelé v tendrech již často požadují BIM modely jako součást dodávky.


• Zajistit kontinuitu dat od návrhu po provoz, tj. model „as-built“ (tedy skutečné provedení stavby) může být klíčový pro správu budovy a její údržbu.



Z praxe víme, že pokud projektant vloží produkt či komponentu do modelu jako pouze „geometrii bez parametrů“, ztrácí mnoho potenciálu. Např. správné zadání vlastností vpusti na střeše může usnadnit pozdější správu budovy – výměnu, monitoring, revize. Proto je důležité, aby model obsahoval nejen tvar, ale i parametry.

Řešení TOPWET: BIM data přímo pro projektanty

TOPWET zohledňuje specifické potřeby projektantů a nabízí přímou podporu v prostředí bimproject.cloud. Hlavní výhody, které přináší, jsou následující:

Rychlost a flexibilita při práci s modely

Díky tomu, že TOPWET poskytuje BIM komponenty přímo pro modelování v BIM prostředí, projektant získává:

• možnost parametrického vkládání – zvolíte si základní informace bez nutnosti finální volby výrobku;


• postupnou specifikaci – když projekt není ještě uzavřen, lze nechat objekt „otevřený“ s možností doplnění parametrů později;


• aktualizaci a záměnu vložených objektů – již umístěný výrobek lze v modelu jednoduše zaměnit či upravit pomocí pluginu;


• automatické generování konstrukce a materiálů – geometrie i parametrů jsou připraveny tak, aby odpovídaly představám projektanta.

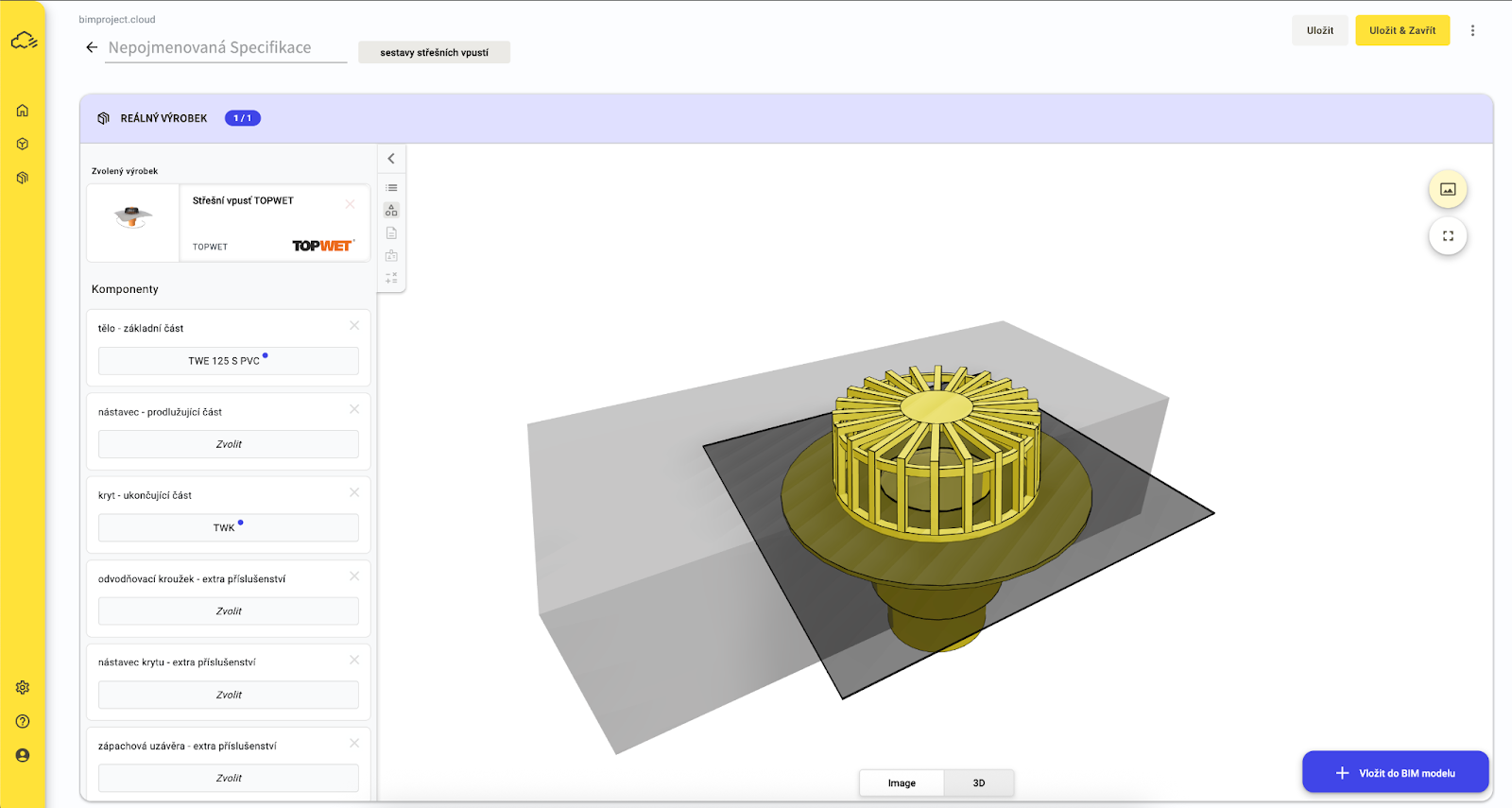

3D konfigurátor střešních vpustí TOPWET

Jedním z klíčových nástrojů je 3D konfigurátor pro sestavy střešních vpustí:

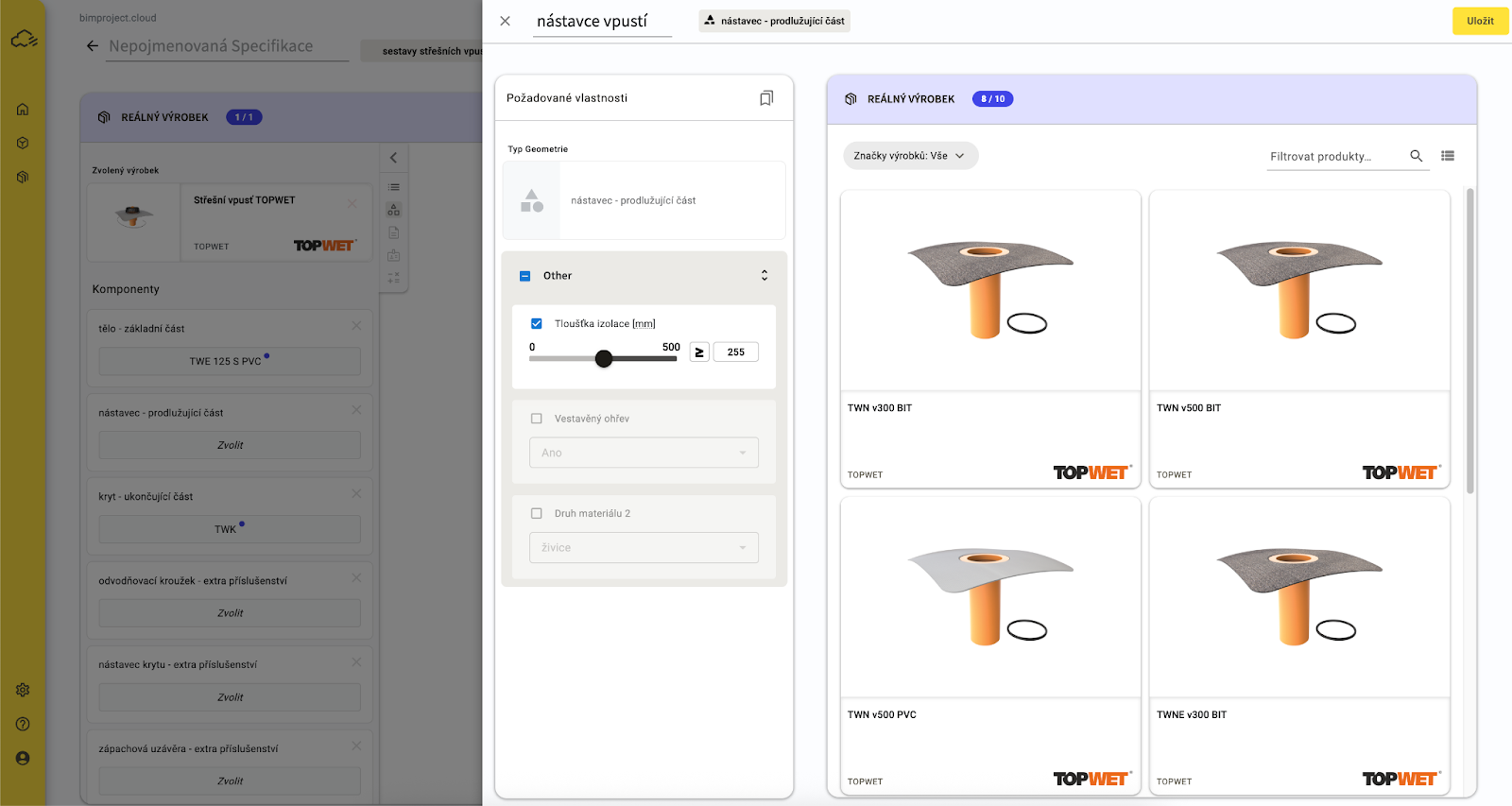

• Projektant vybírá komponenty: tělo vpusti, kryt, případné prodlužující nástavce pro zateplení, odvodňovací kroužky či nástavce krytu.


• Každá změna je okamžitě zobrazena v 3D náhledu – vizualizace pomáhá v komunikaci s klientem i vnitřní koordinaci.


• Konfiguraci lze uložit, exportovat do PDF, nebo vygenerovat nativní BIM objekt pro softwary jako Revit či Archicad.


• Výsledný objekt je připraven k vložením do projektu – s možností vybrat, které parametry budou součástí modelu.

‍

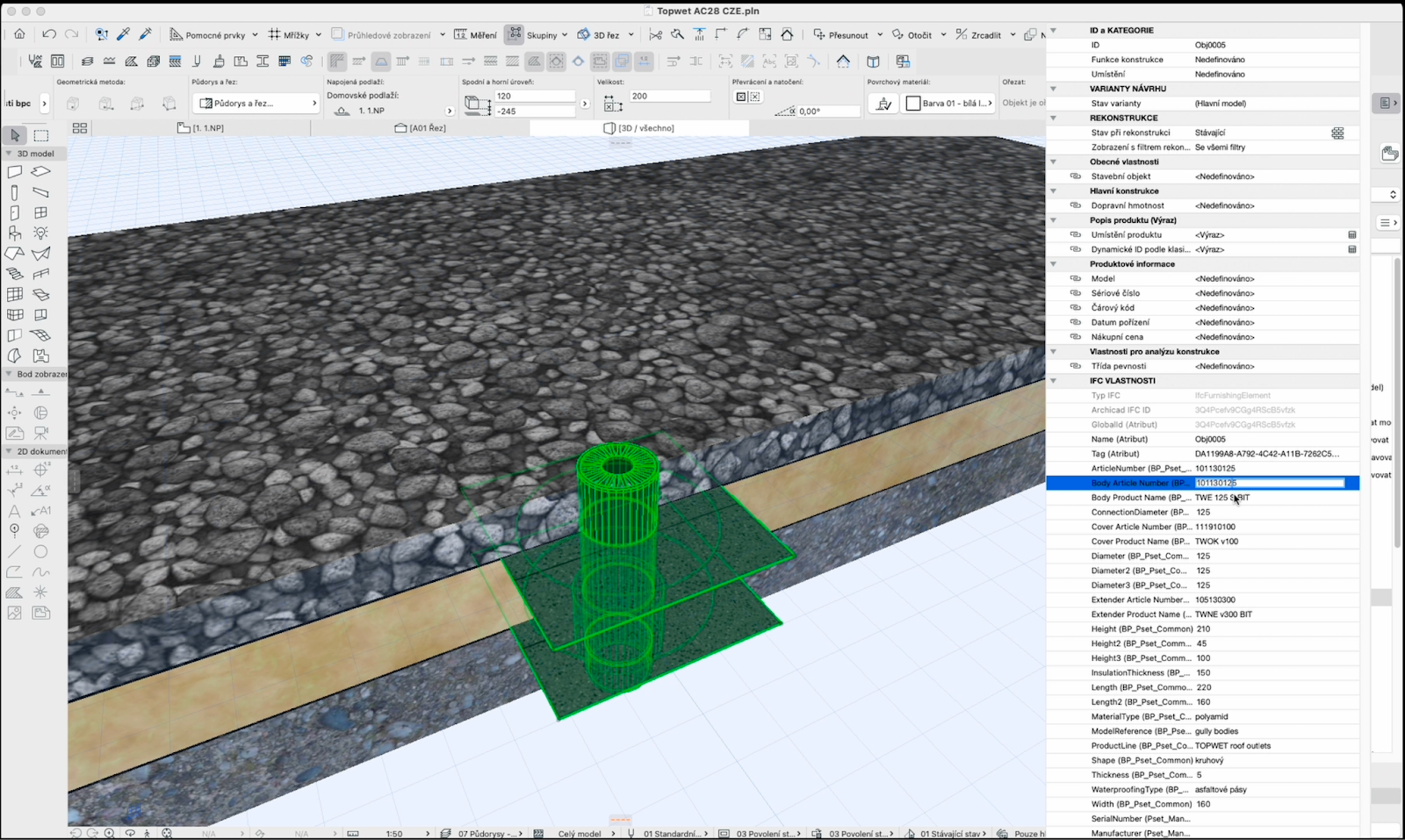

Videonávod pro práci s konfigurátorem je k dispozici na odkaze zde Konfigurátor TOPWET pro Graphisoft Archicad

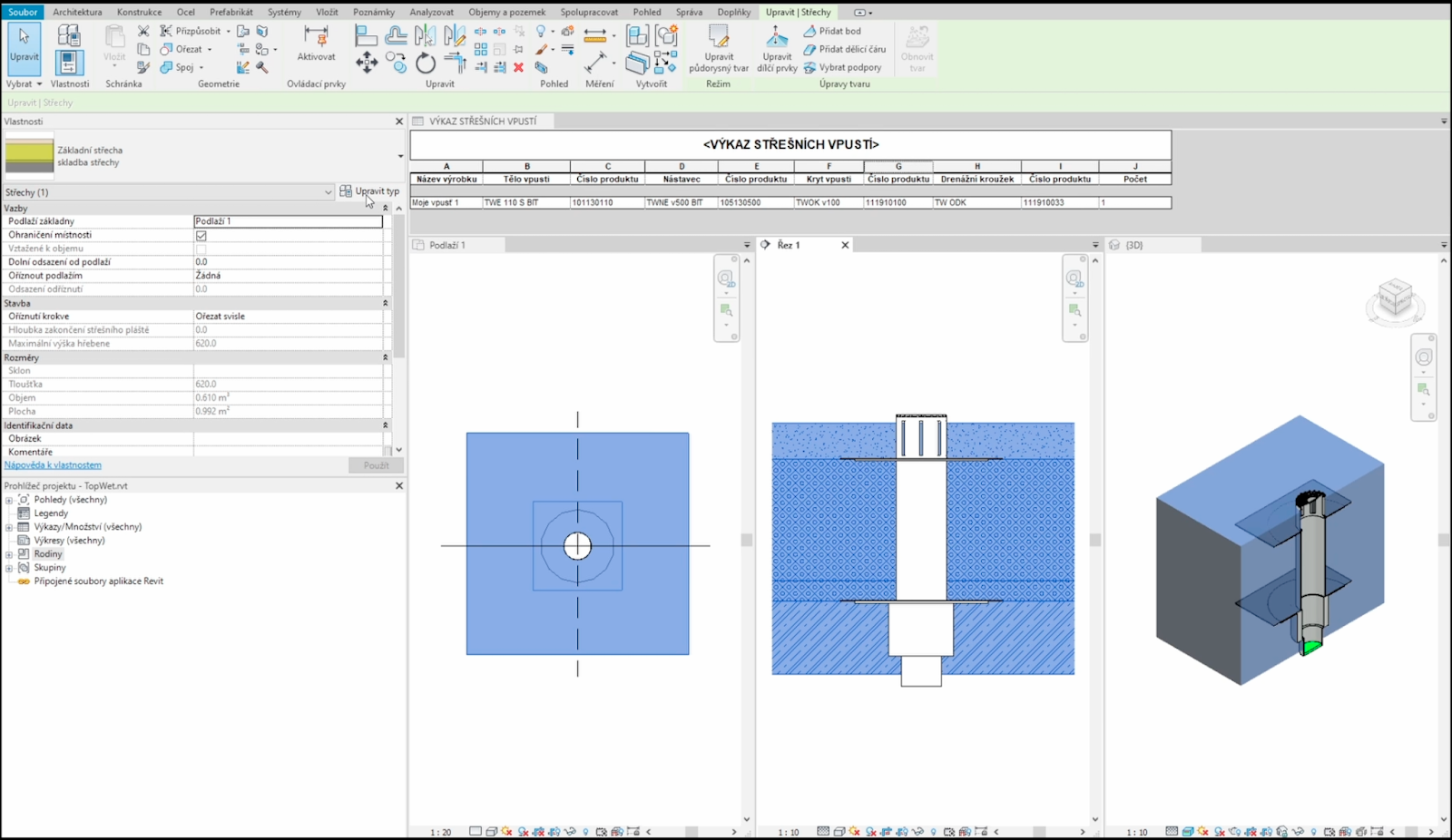

Mapování parametrů pro uživatele Revitu

Pro projektanty, kteří pracují v prostředí Autodesk Revit, je v nástroji bimproject.cloud k dispozici praktická funkce mapování parametrů. Ta umožňuje jednoduše sladit datovou strukturu BIM modelu s vlastními projektovými standardy. Projektant si může nahrát svůj TXT soubor se „Sdílenými parametry“ konkrétního projektu a následně je namapovat na parametry dostupné v bimproject.cloud. Díky tomu zůstávají názvy parametrů i jejich struktura plně konzistentní s interními normami ateliéru nebo projekční kanceláře. Při odevzdání BIM modelu tak nevznikají duplicity ani nesrovnalosti, což zajišťuje hladký průběh celého procesu a výrazně šetří čas při koordinaci dat.

Přístup k BIM datům a kompatibilita

Pro hladký vstup do BIM prací nabízí TOPWET dvě hlavní cesty:

Pluginy pro projekční software

• K dispozici jsou zdarma ke stažení pluginy pro běžné projekční nástroje: Revit, Archicad, Allplan.


• Pluginy se po instalaci aktualizují automaticky, což zajišťuje aktuálnost katalogu komponent.


• Platforma bimproject.cloud nabízí lokalizaci do 10 jazyků a uživatelské prostředí ve 12 jazycích – což je výhodné pro mezinárodní projekty.

Samostatné BIM knihovny

• Pro uživatele, kteří preferují hromadné stažení, jsou k dispozici BIM knihovny ve formátu ZIP.


• Knihovny jsou kompatibilní s verzí Revit 2018 a vyšší – zajišťují širokou použitelnost napříč běžně používanými verzemi softwaru.


• Tímto způsobem je možné připravit rozsáhlý model s kompletním katalogem komponent od TOPWET pro projektování i případnou správu budovy.



Digitalizace navrhování stavby a s ním spojené požadavky na BIM jsou dnes realitou. Pro projektanty to znamená, že mít přístup k správným datům, s možností snadného vložení do modelu, aktualizace a integrace s dalšími komponenty, není už výhoda – je to nutnost.

TOPWET nabízí konkrétní řešení, 3D konfigurátor, mapování parametrů, pluginy i knihovny, které umožňují projektantům pracovat efektivněji, přesněji a s větší flexibilitou. Výsledkem je lepší koordinace, méně chyb v projektu a větší klid v běhu navrhování.

Zvýšení efektivity navrhování a vyšší kvalita BIM modelů začíná u správných komponent, vyzkoušejte 3D konfigurátor střešních vpustí TOPWET v prostředí bimproject.cloud ještě dnes!

‍

FAQ

Co je BIM a proč je důležitý pro projektanty?
BIM (Building Information Modeling) je metodika digitálního navrhování, která kombinuje geometrii stavby s významnými daty o prvcích. Pro projektanty znamená lepší koordinaci, vyšší efektivitu a možnosti správy budovy v celém jejím životním cyklu.

Jaké BIM nástroje nabízí TOPWET?
TOPWET poskytuje 3D konfigurátor střešních vpustí, parametrické BIM objekty pro produkty, možnost mapování parametrů pro uživatele Revitu a pluginy pro snadné vložení komponent do BIM modelu.

Jak získám BIM knihovny TOPWET?
Knihovny lze stáhnout z platformy bimproject.cloud nebo využít pluginy pro Revit, Archicad či Allplan, stačí si vybrat způsob, který nejlépe vyhovuje vašemu workflow.

Je použití nástrojů TOPWET v BIM zdarma?
Ano, pluginy i konfigurátor jsou poskytovány zdarma a umožňují rychlé vložení produktů do BIM modelu bez dodatečných licenčních nákladů.

‍
